PCZ－L1-10多孔型抽放瓦斯排渣自动集流卧式负压自动放水器安装方法

发布时间：2023-06-06 浏览：2314次返回列表

PCZ－L1-10多孔型抽放瓦斯排渣自动集流卧式负压放水器的安装使用说明

一.自动放水器的介绍

本放水器的材质为阻燃抗静电材料，材质通过检测中心检测合格。属钻场带集流多孔型负压自动放水器，是煤矿瓦斯抽放系统不可缺少的自动放水装置，适用于瓦斯抽放钻厂和利用系统的主管、干管、支管钻场等的自动排渣放水。

二.自动放水器的结构性能

适用负压范围：-0.01～-0.09Mpa

自动放水量：7L／次（间歇放水）

自动放水速度：≥20L/min

三.自动放水器的安装

1. 自动放水器安装在管路的低洼处。

2. PCZ－L1-10多孔型为钻场带集流多孔型负压抽放瓦斯排渣自动集流卧式负压放水器的进水管直接与抽放管路连接（管路下部焊一节2"短节）

3. PCZ－L1-10多孔型为钻场带集流多孔型抽放瓦斯排渣自动集流卧式负压放水器的安装地点管路上部焊上一个1／2"的管短节（如果是吊起来的管路，可以在管路中心线以上任何位置），一端焊接一个1.5"或2吋的管短节

4.上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。

5.连接管可以用胶管或钢管（**胶管，以便安装与维修）。

6.放水器进水口必须低于管路底部。

7.放水器中心线要尽量铅直，与水平垂直偏差在±10°。

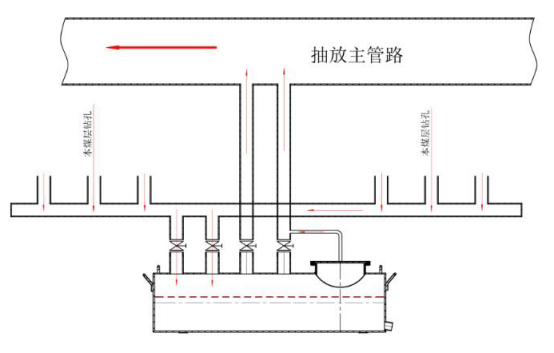

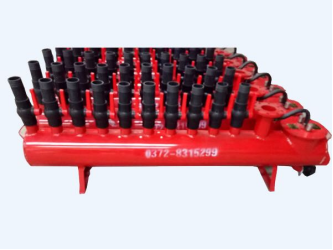

本图为产品PCZ－L1-10多孔型
