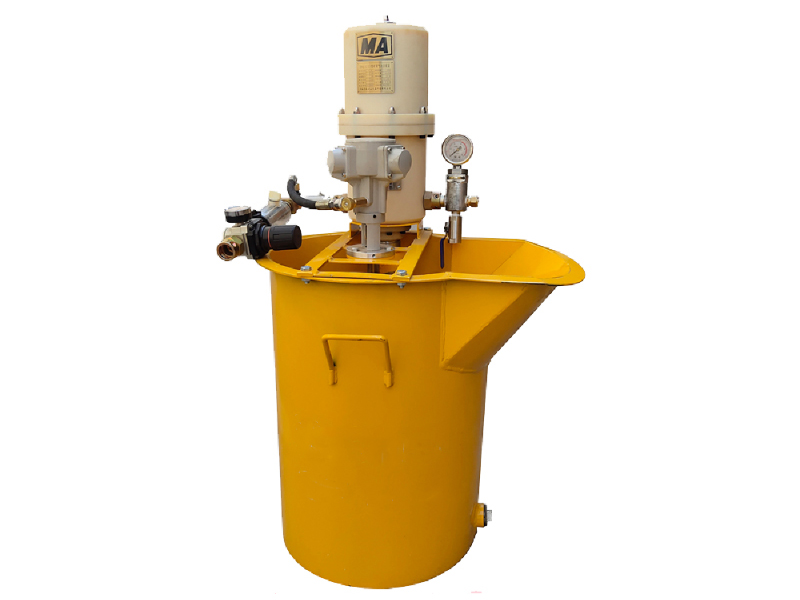

ZBQ-32/3.0(ZBQ-30/1.0)(ZBQ-27/1.5)(ZBQ-12/2.5)型煤矿用气动注浆泵(以下简称注浆泵)主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理；在抗洪抢险中排除地下隐患。注浆泵体积小，重量轻，使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
注浆泵执行标准为：GB/T5621-2008《凿岩机械与气动工具性能试验方法》。
工作条件为：
1、环境温度：0℃~45℃；
2、相对湿度不大于95％(+25℃时)；
3、具有甲烷和空气混合物的煤矿井下；
4、施工场合：煤矿井下瓦斯钻孔封孔，工作面冒顶空间充填，快速砌筑密闭墙等。

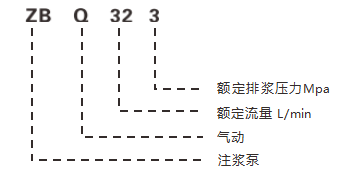

型号及含义
结构特征及工作原理

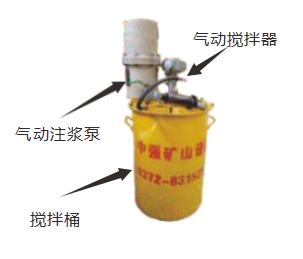

气动注浆泵主要有注浆泵体 、气动搅拌器、搅拌桶等部分组成 。注浆泵结构如下图所示。注浆泵工作原理：以压缩空气为动力源，由于气缸和注浆缸具有较大的作用面积比 ，从而以较小的气压便可使注浆泵产生较大的注浆压力。
主要技术参数
序号 | 项目名称 | 单位 | 参数 | |||||
1 | 型号 | / | ZBQ-30/1.0 | ZBQ-32/3 | ||||
2 | 额定排浆压力 | MPa | 1.0 | 3.0 | ||||
3 | 额定流量 | L/min | 30 | 32 | ||||
4 | 额定供气压力 | MPa | 0.5 | |||||
5 | 额定泵速 | 次/分 | 380 | 165 | ||||
6 | 供气压力 | MPa | 0.4 | 0.5 | 0.63 | 0.4 | 0.5 | 0.63 |
7 | 排浆压力 | MPa | 1.0 | 3.0 | ||||
8 | 流量 | L/min | 26 | 28 | 30 | 28 | 32 | 35 |
9 | 耗气量 | m3/h | ≤20 | ≤25 | ≤30 | ≤50 | ≤55 | ≤60 |
10 | 噪声 | dB (A) | ≤90 | |||||
11 | 柱塞直径 | mm | 33 | 55 | ||||
12 | 柱塞行程 | mm | 100 | 97 | ||||
13 | 柱塞数 | 个 | 1 | |||||
14 | 外形尺寸(长×宽×高) | mm×mm×mm | 330×207×1100 | 285×200×1060 | ||||
15 | 整机重量 | kg | 16 | 19 | ||||
产品特点
1、以气为动能安全可靠。
2、全自动气动搅拌操作简单减轻井下工人劳动强度。
3、出浆压力可操控可有效控制封孔压力。
4、清洗方便打开搅拌装置加清水即可。
